Simulação do circuito de Fuzz Face

Simulação do circuito de Fuzz Face usando o oregano e o GNUCap

O circuito de Fuzz Face é um dos mais simples de construir.

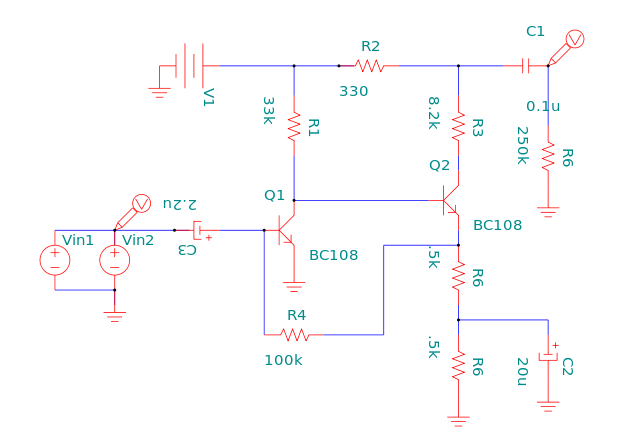

Circuito  de Fuzz Face.
Circuito de Fuzz Face.

No entanto o sinal à saída pode ser modificado com algumas alterações simples ao circuito. Estas alterações podem ser concretizadas experimentalmente, montando circuitos e alterando-os, ou através de um programa de simulação. Os gráficos seguintes mostram bem o efeito que este clássico pedal de guitarra produz; um clipping assimétrico, usando o software oregano onde a simulação foi feita com o gnucap, para um sinal de entrada sinusoidal (a verde na figura) e outro sinal composto.

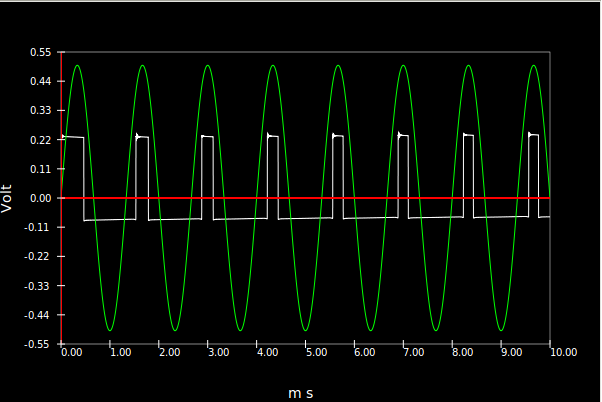

Clipping assimétrico do Fuzz Face para um sinal de entraada sinusoidal.
Clipping assimétrico do Fuzz Face para um sinal de entraada sinusoidal.

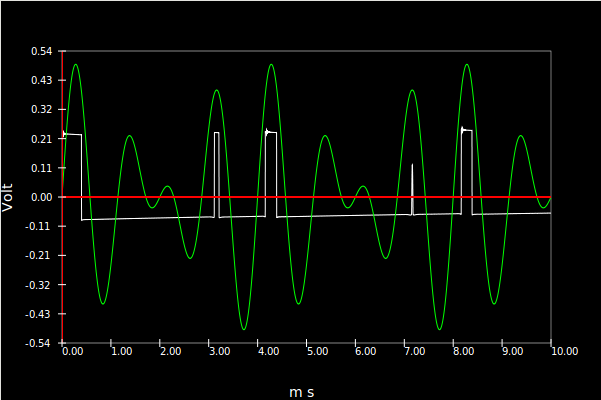

Clipping assimétrico do Fuzz Face para um sinal composto.
Clipping assimétrico do Fuzz Face para um sinal composto.
Os detalhes mais técnicos estão aqui: The Technology of the Fuzz Face, R.G. Keen. Palavras chave/keywords: oregano, gnucap, fuzz face
